Pixhawk에 펌웨어 설치하기

드론/쿼드콥터 2015.11.05 11:00 Posted by 푸른하늘 푸른하늘이

Pixhawk 비행콘트롤러를 프레임에 조립한 후 가장 먼저 해야 할 일이 펌웨어(Frimware)를 설치하는 일입니다.


사실 프레임을 조립하지 않고 바로 펌웨어부터 설치할 수도 있습니다. Pixhawk의 경우 USB에서도 전원을 받아서 USB에 연결하자마자 부팅?하기 때문입니다. 제가 이번에 Pixhawk만 먼저 구입한 것도 조립하지 않고도 테스트할 수 있을 것 같았기 때문입니다. (아마도 잘 안될 것 같습니다.... ㅠㅠ)


우선 아래는 Pixhawk 관련 부품을 연결하고 PC에 연결한 모습입니다. 연결하면 자동적으로 드라이버가 설치됩니다. 보시는 것처럼 여러가지 불이 들어와 있습니다. "Safety Switch Button"에도 빨간색 불이 깜박이고 있습니다. 여기를 보면 시스템 체크중이라는 뜻이랍니다.



다음으로 Mission Planner를 실행합니다. 설치하지 않았다면 여기에서 다운로드 받으면 됩니다. Mission Planner를 실행시킨 뒤 먼저 Pixhawk와 연결합니다. Mission Planner와 Pixhawk 드라이버가 정상적으로 설치된 상태라면 아래 그림과 같이 PX4 FUM 라고 되어 있는 COM 포트가 나올텐데 이걸로 지정하면 됩니다. (COM 뒤에 붙어있는 번호는 PC마다 다를 수 있습니다.) 맨오른쪽 위에 있는 CONNECT는 아직 누르면 안되고요.



다음으로 어떤 Firmware를 설치할 지 선택해야 합니다. 아래처럼 APM:Copter Quad를 선택하면 됩니다. 물론 기체의 종류에 따라 다르겠죠.



확실히 이것이 맞는지 확인하는 창이 뜨고 잠시 기다리면 메인화면 아래로 여러가지 문장들이 나타나고 아래와 같은 창이 뜹니다. 그러면 USB 코드를 뽑고 OK버튼을 누른 뒤 잠시 후 다시 연결해주면 됩니다. 30초 이내면 됩니다.



그러면 잠시 후 아래와 같이 erase.... Program.... verify... Upload Done 등의 문장이 나타나고 초록색 막대가 늘어나면서 펌웨어가 설치됩니다.



마지막으로 완료되면 아래와 같은 창이 뜨면서 음악소리가 들립니다. 이 소리가 끝나면 OK를 눌러주면 됩니다. 혹시 에러가 발생하면 제가 예전에 써둔 글을 참고하세요.

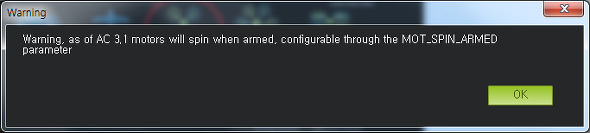

다음으로 AC3.1 부터는 시동준비(Arming)을 하면 모터가 돌아간다고 주의하라는 메시지가 뜹니다. MOT_SPIN_ARMED 파라미터로 변경할 수 있다고 하고요.



이 과정이 완료되면 Mission Planner에서 Fight Data 화면으로 바꿔준 후, 오른쪽 위에 있는 CONNECT 버튼을 누르고... (다이얼로그가 나타납니다.) 잠시 기다리면 화면에 여러가지 내용이 표시됩니다. 좌측 위에 있는 화면이 HUD (Head Up Display) 화면으로... 비행기 조종하는 화면과 비슷합니다.



여기에서 Pixhawk를 이리저리 돌려보면 지평선의 기울기가 달라지게 됩니다. 이렇게 되면 Firmware 가 정상적으로 설치된 것입니다.


이상입니다.

민, 푸른하늘
