이번 글도 구글어스용 3D 모델을 제작하는데 사용되는 스케치업(Sketchup)의 툴바 강좌로서, 이번엔 만들어진 객체를 지우는데 사용되는 지우개(Eraser) 도구를 설명하는 글입니다.

지금까지 소개한 스케치업(Sketchup)의 기능은 밀고당기기(Push/Pull) 도구, 선택(Selection) 도구, 회전(Rotation) 도구, 사각형(Rectangle) 도구, 원호(Arc) 도구, 이동(Rotation) 도구, 선(Lines) 도구 등을 참고하세요.

Sketchup 7을 다운로드 받으셨다면, 먼저 "View->Tool Bars-> Large Toolset"을 선택해 두시면, 비디오에 나오는 것과 비슷한 환경이 됩니다.

먼저 비디오를 보여드리고, 중요한 부분만 따로 추려 아래에 설명을 하였으니, 이 비디오를 다른 창으로 띄워놓고 아래의 설명을 함께 보시는 것이 좋습니다.


사용자 삽입 이미지

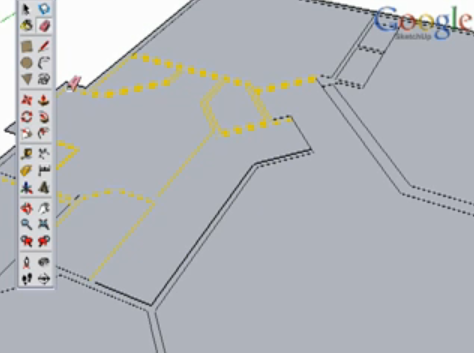

지우개(Eraser)도구는 말 그대로 지우는 도구입니다. 다만, 면은 지울 수 없고, 선만 지울 수 있습니다. 지우개 도구로 어떤 선을 지울 때는 그냥 하나씩 클릭해도 되지만, 마우스를 드래그하면 아래 그림처럼 도중에 걸리는 모든 선이 지워집니다. 이때, 마우스버튼을 떼면 그때까지 선택된 모든 선들이 한꺼번에 삭제됩니다.

사용자 삽입 이미지

사용자 삽입 이미지

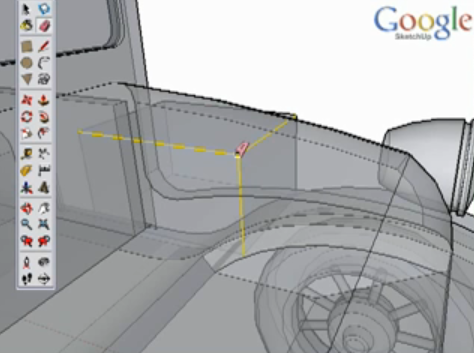

지우개 도구는 선만 지울 수 있기 때문에, 엑스레이 모드(X-Ray Mode)로 바꾸면 아래처럼 내부에 있는 선들도 지울 수 있습니다.

사용자 삽입 이미지

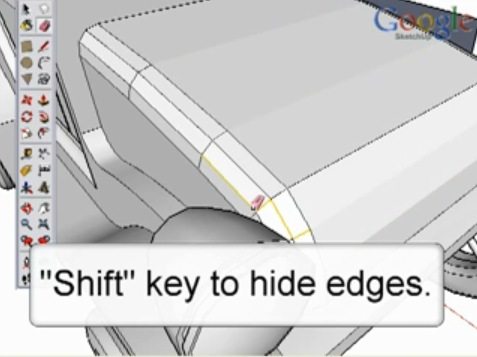

Shift 키를 누른채로 선을 클릭하면 그 선이 숨겨집니다. 즉 선이 보이지 않게 됩니다. 이렇게 되면 이선은 선택이 되지 않으므로 이동시킬 수도 없고, 지울 수도 없습니다.

사용자 삽입 이미지

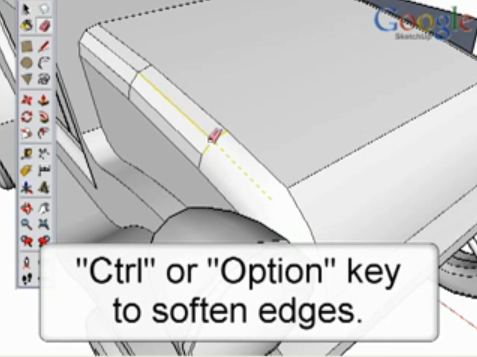

Control 키를 누른 상태로 선을 클릭하면 아래와 같이 부드러운 곡면으로 바뀌게 됩니다. 위 그림과 비교해 보시면 됩니다.

이렇게 부드럽게 만든 표면을 다시 원상태로 복구시키려면 Shift+Control을 누른상태로 마우스 버튼을 클릭하거나 드래그 해주시면 됩니다.

사용자 삽입 이미지

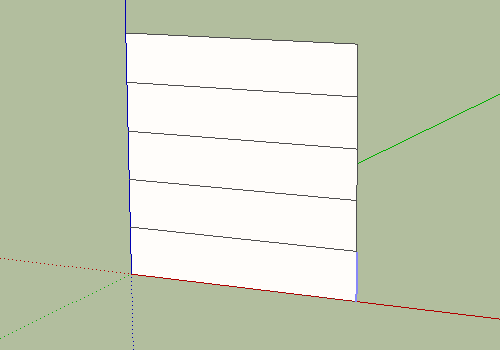

흠... 부드러운 곡면을 만들 수 있다는 게 재미있어 한번 시험해 보겠습니다. 일단 아래는 수직방향으로 5m, 5m 크기의 정사각형을 만든 후, 1미터씩 분할 한 것입니다. (한쪽 선을 우클릭하여 Divide 하여 나누면 됩니다.)

사용자 삽입 이미지

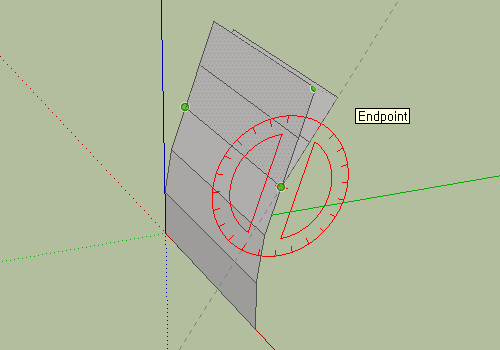

아래는 위의 4개를 10도, 다시 위의 3개를 10도 이런 방식으로 회전시키는 과정과 그 결과를 보인 것입니다. 회전시키는 방법은 회전(Rotation) 도구를 읽어보시면 됩니다.

사용자 삽입 이미지

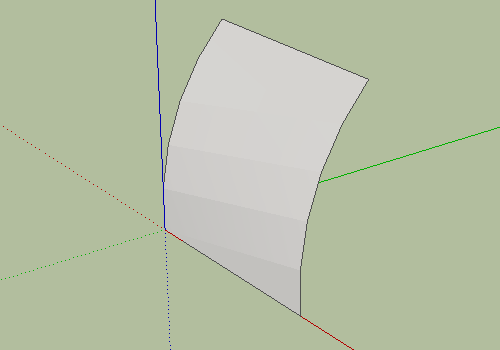

아래는 Control 을 누른 상태로 지우개(Eraser) 도구로 내부 경계선을 모두 부드럽게 처리한 모습입니다. 그래도 뭔가 보이기는 한데... 잘 된 것 같긴하네요.

사용자 삽입 이미지

흠... 이번에도 재미있는 걸 하나더 배웠네요. 역시나 재미있습니다. 체질에 맞나봐요~ ㅎㅎㅎ
